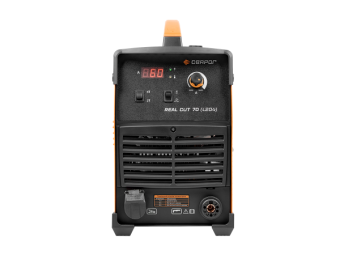

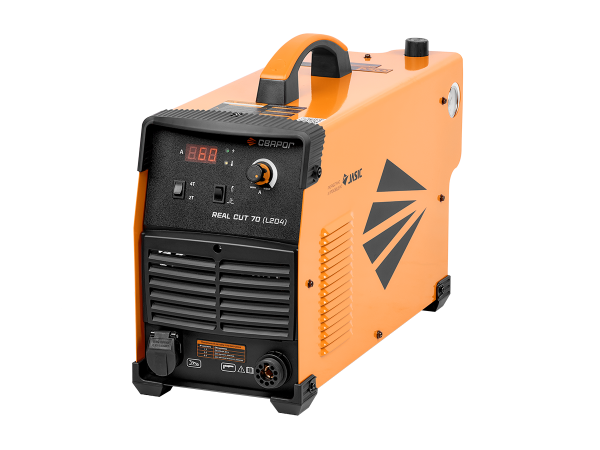

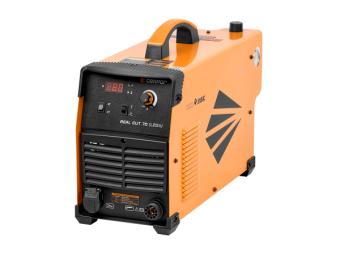

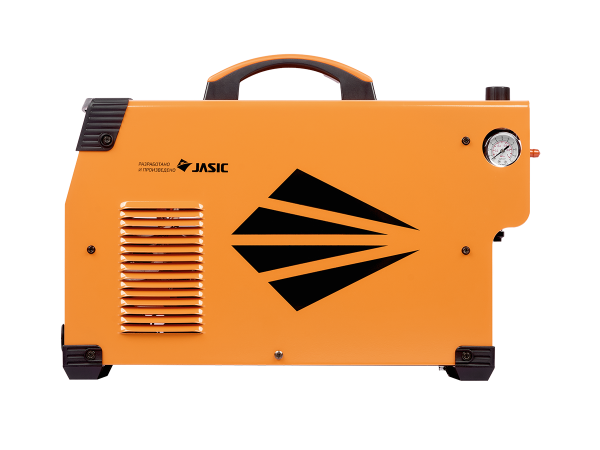

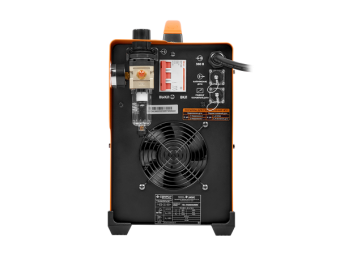

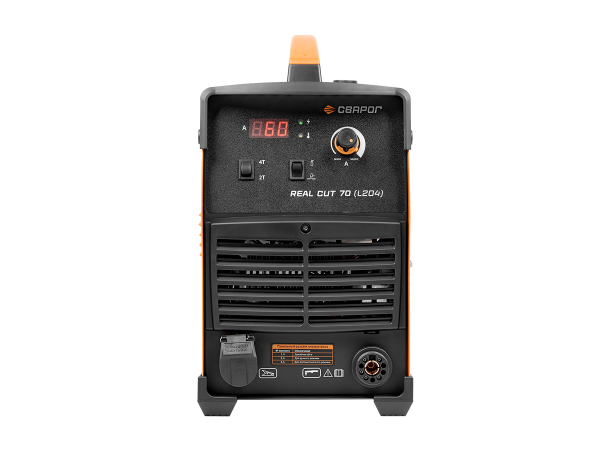

Инверторный аппарат для воздушно-плазменной резки Сварог REAL CUT 70 (L204)

Аппарат для воздушно-плазменной резки токопроводящих материалов до 20 мм. Серия REAL — аналоговое управление, высокочастотный поджиг, дежурная дуга, встроенный фильтр-регулятор, резак P-80, разъёмы для ЧПУ. Трёхфазное питание. Гарантия 5 лет, программа «Безусловная страховка».

Кому подойдёт

Производственные участки и бригады, работающие с металлом толщиной до 20 мм на трёхфазной сети. Подходит для производства металлоконструкций, монтажа, ремонта. Габариты 540 × 250 × 380 мм, вес 17 кг.

Технические характеристики

• Режим: CUT
• Ток реза: 20–60 А
• Ток реза при ПН 100%: 49 А
• ПН (40 °C): 60 %
• Питание: 380 В, трёхфазный
• Рабочий диапазон сети: 320–430 В
• Максимальная толщина реза: 20 мм
• Рабочее напряжение: 88–104 В
• Напряжение холостого хода: 310 В
• Способ возбуждения дуги: высокочастотный (HF)
• Расход сжатого воздуха: 200 л/мин
• Номинальное давление компрессора: 0,5 МПа
• Потребляемая мощность: 10 кВА
• Потребляемый ток: 15 А
• КПД: 85 %
• Коэффициент мощности: 0,7
• Тип транзисторов: IGBT
• Тип управления: аналоговое
• Индикация: цифровой индикатор
• Режим работы: 2Т/4Т
• Дежурная дуга: да
• Подключение к ЧПУ: да (2 Pin/4 Pin)
• Класс изоляции: F
• Степень защиты: IP 21S
• Температура эксплуатации: 0…+40 °C
• Габариты: 540 × 250 × 380 мм
• Вес: 17 кг
• Разъём плазмотрона: центральный адаптер (ц.а.)
• Разъём клеммы заземления: ОКС 10–25
• Подключение сжатого воздуха: штуцер Ø 9 мм

Ключевые преимущества

• Рез до 20 мм на трёхфазной сети — производительность для цеховых задач
• Дежурная дуга — резка по окрашенному и ржавому металлу
• Подключение к ЧПУ — совместимость с портальными станками

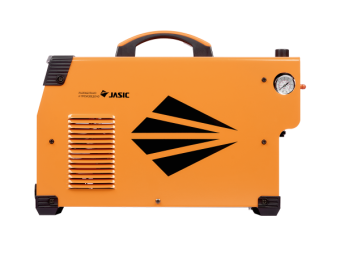

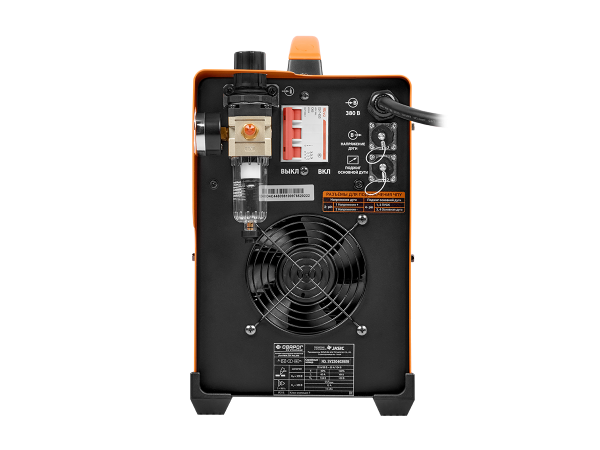

• Встроенный фильтр-регулятор с манометром
• Повышенная пылезащищённость — силовая часть в стальном коробе
• Плата осциллятора отделена стальным экраном — защита от помех
• Интеллектуальная система охлаждения

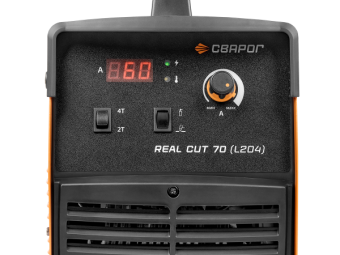

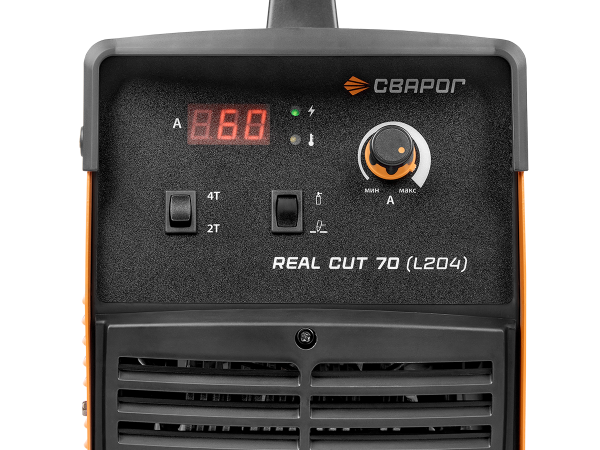

Функции для оператора

• Режим работы 2Т/4Т
• Регулировка давления
• Регулятор тока реза
• Проверка давления рабочей дуги
• Индикатор перегрева
• Разъёмы для подключения ЧПУ

Сварочные возможности

• Резка любых токопроводящих материалов: сталь, нержавейка, алюминий, медь, латунь
• Толщина реза: до 20 мм

Примеры применения

• Производство металлоконструкций
• Резка листового проката до 20 мм
• Монтаж на объектах с трёхфазным питанием
• Подключение к портальным станкам ЧПУ

Сравнение с аналогами

REAL CUT 70 (L204) по сравнению с REAL CUT 45 (L2L4): L204 мощнее (60 А против 45 А), режет до 20 мм на постоянном токе, работает от 380 В (против 220 В), но тяжелее (17 кг против 4,6 кг). По сравнению с REAL CUT 90 (L205): L204 слабее (60 А против 80 А, 20 мм против 30 мм), но легче. Если приоритет — рез до 20 мм на трёхфазной сети с подключением ЧПУ — L204 оптимален.

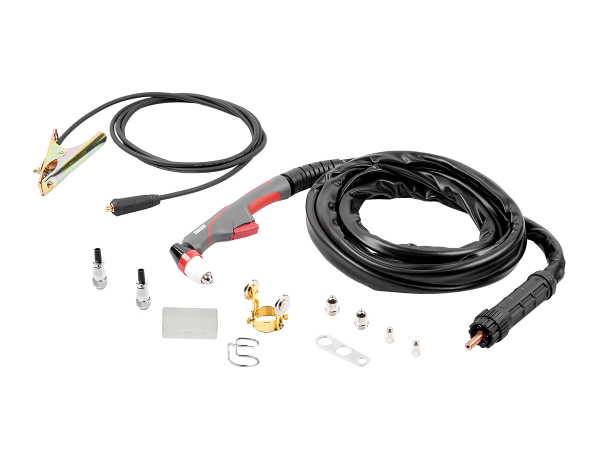

Комплектация

• Инверторный аппарат для воздушно-плазменной резки — 1 шт.
• Плазменный резак P-80 в сборе, 5 м — 1 шт.
• Клемма заземления 200 А в сборе с кабелем, 2,5 м — 1 шт.
• Комплект ЗИП — 1 шт.
• Руководство по эксплуатации — 1 шт.
• Паспорт — 1 шт.

Для юридических лиц и оптовых покупателей

Сварог REAL CUT 70 (L204) — трёхфазный плазморез с подключением ЧПУ для производственных участков. Сертифицирован, подходит для закупок по 44-ФЗ и 223-ФЗ. Оптовые поставки, отгрузка со склада в Москве, полный пакет документов. Гарантия 5 лет. Для расчёта оптовой цены свяжитесь с менеджером.
