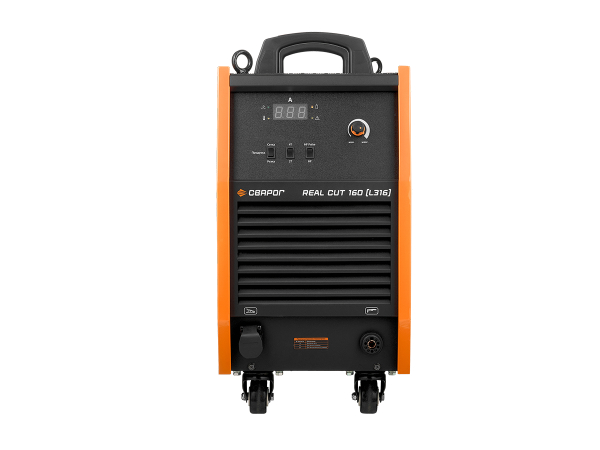

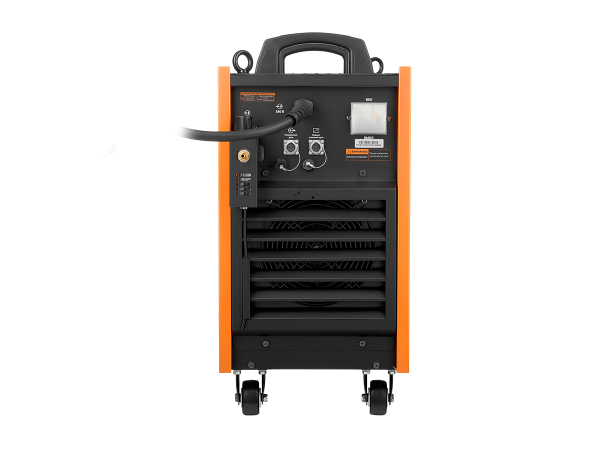

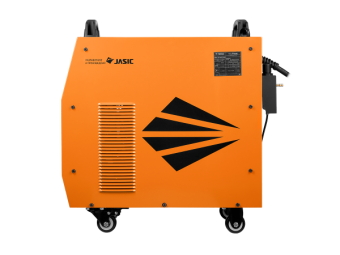

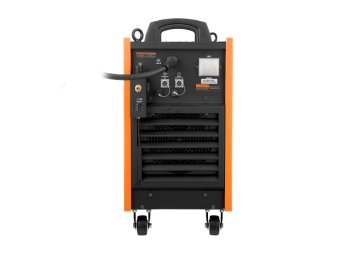

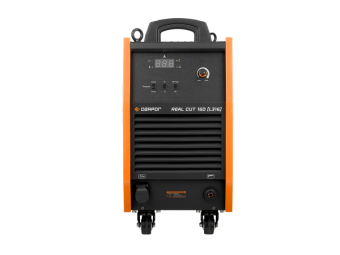

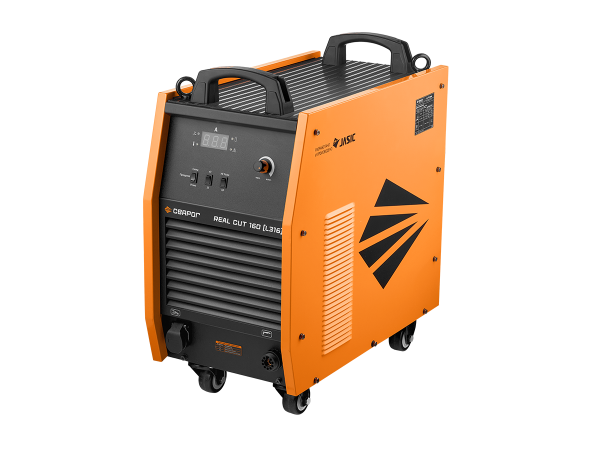

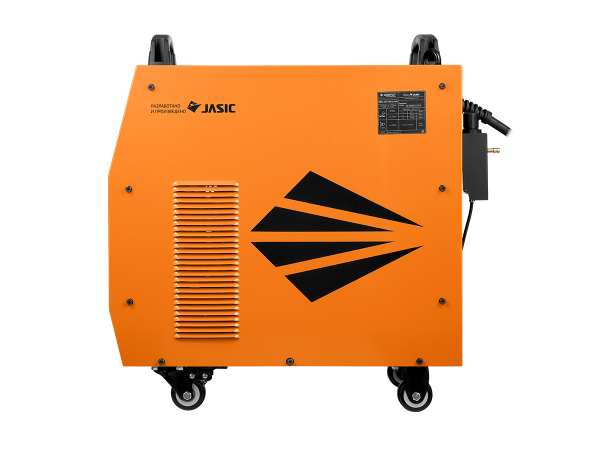

Инверторный аппарат для воздушно‑плазменной резки Сварог REAL CUT 160 (L316)

Мощный аппарат для воздушно-плазменной резки токопроводящих материалов до 50 мм. Серия REAL — аналоговое управление, высокочастотный поджиг, дежурная дуга, резак P‑160, разъёмы для ЧПУ, определение типа плазмотрона (ручной/автоматический). Совместим со станками ЧПУ VALIANT 3.0 и DRAGON 3.0. Гарантия 5 лет, программа «Безусловная страховка».

Кому подойдёт

Тяжёлые производственные участки и заготовительные цеха, где требуется рез до 50 мм и работа в составе автоматизированных линий ЧПУ. Подходит для судостроения, мостостроения, тяжёлого машиностроения. Габариты 650 × 300 × 500 мм, вес 65 кг.

Технические характеристики

• Режим: CUT
• Ток реза: 20–160 А
• Ток реза при ПН 100%: 130 А
• ПН (40 °C): 60 %
• Питание: 380 В, трёхфазный
• Рабочий диапазон сети: 320–430 В
• Максимальная толщина реза: 50 мм
• Рабочее напряжение: 88–140 В
• Напряжение холостого хода: 330 В
• Способ возбуждения дуги: высокочастотный (HF)
• Расход сжатого воздуха: 400 л/мин
• Номинальное давление компрессора: 0,7 МПа
• Потребляемая мощность: 32 кВА
• Потребляемый ток: 48,6 А
• КПД: 85 %
• Коэффициент мощности: 0,7
• Тип транзисторов: IGBT
• Тип управления: аналоговое
• Индикация: цифровой индикатор
• Режим работы: 2Т/4Т
• Дежурная дуга: да
• Проверка давления рабочей дуги: да
• Подключение к ЧПУ: да (2 Pin/4 Pin)
• Определение типа плазмотрона: да (ручной/автоматический)
• Класс изоляции: F
• Степень защиты: IP 23S
• Температура эксплуатации: 0…+40 °C
• Габариты: 650 × 300 × 500 мм
• Вес: 65 кг
• Разъём плазмотрона: центральный адаптер (ц.а.)
• Разъём клеммы заземления: ОКС 35–50
• Подключение сжатого воздуха: штуцер Ø 9 мм

Ключевые преимущества

• Рез до 50 мм — самая мощная модель в линейке REAL
• Ток 160 А при ПН 100% — 130 А — длительная работа без простоев
• Совместимость со станками ЧПУ VALIANT 3.0 и DRAGON 3.0
• Определение типа плазмотрона (ручной/автоматический) — автоматическая подстройка параметров
• Дежурная дуга — резка по окрашенному и ржавому металлу
• Встроенный фильтр-регулятор с манометром
• Повышенная пылезащищённость — раздельное исполнение силовой части и плат
• Туннельный обдув — эффективное охлаждение при длительных нагрузках
• Плата осциллятора отделена стальным экраном — защита от помех
• Интеллектуальная система охлаждения
• Защита от перегрева, отсутствия фазы, высокого напряжения

Функции для оператора

• Режим работы 2Т/4Т
• Регулировка давления
• Регулятор тока реза
• Проверка давления рабочей дуги
• Индикатор перегрева
• Разъёмы для подключения ЧПУ
• Определение типа плазмотрона

Сварочные возможности

• Резка любых токопроводящих материалов: сталь, нержавейка, алюминий, медь, латунь
• Толщина реза: до 50 мм (оптимально 30–40 мм при непрерывной работе)

Примеры применения

• Судостроение, мостостроение — раскрой толстолистового проката
• Тяжёлое машиностроение — заготовительные участки
• Производство металлоконструкций повышенной прочности
• Работа с портальными станками ЧПУ (VALIANT 3.0, DRAGON 3.0)

Сравнение с аналогами

REAL CUT 160 (L316) по сравнению с REAL CUT 100 (L221): L316 мощнее (160 А против 100 А, 50 мм против 35 мм), тяжелее (65 кг против 27 кг) и требует больше воздуха (400 л/мин против 250 л/мин). По сравнению с STANDART CUT 160 (L307): L316 — серия REAL с определением типа плазмотрона и совместимостью с VALIANT/DRAGON, а L307 — серия STANDART без этих функций. Если приоритет — максимальная толщина реза 50 мм с ЧПУ и определением плазмотрона — L316 оптимален.

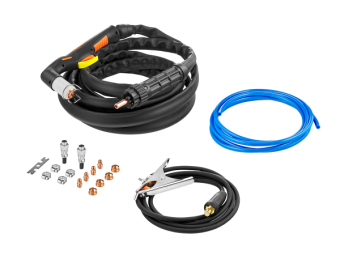

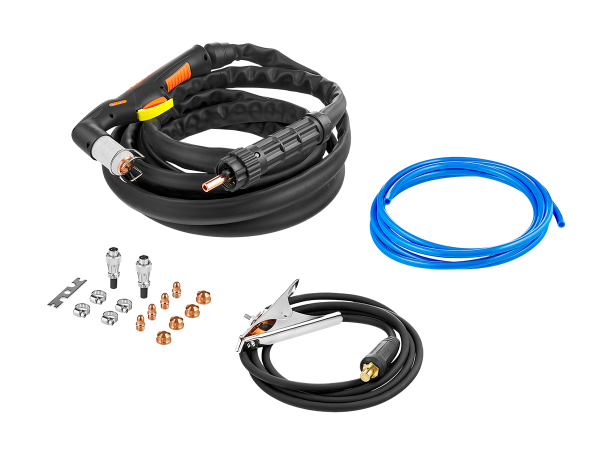

Комплектация

• Инверторный аппарат для воздушно-плазменной резки — 1 шт.
• Плазменный резак P‑160 в сборе, 6 м — 1 шт.
• Клемма заземления 400 А в сборе с кабелем, 3 м — 1 шт.
• Комплект ЗИП — 1 шт.
• Руководство по эксплуатации — 1 шт.
• Паспорт — 1 шт.

Для юридических лиц и оптовых покупателей

Сварог REAL CUT 160 (L316) — самый мощный плазморез в линейке REAL для тяжёлого машиностроения и автоматизированной резки до 50 мм. Сертифицирован, подходит для закупок по 44-ФЗ и 223-ФЗ. Оптовые поставки, отгрузка со склада в Москве, полный пакет документов. Гарантия 5 лет. Для расчёта оптовой цены свяжитесь с менеджером.
