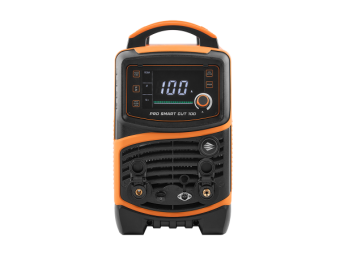

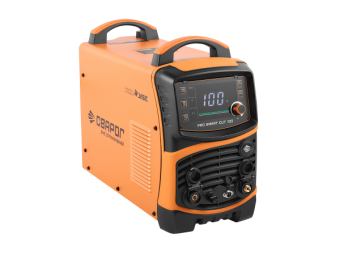

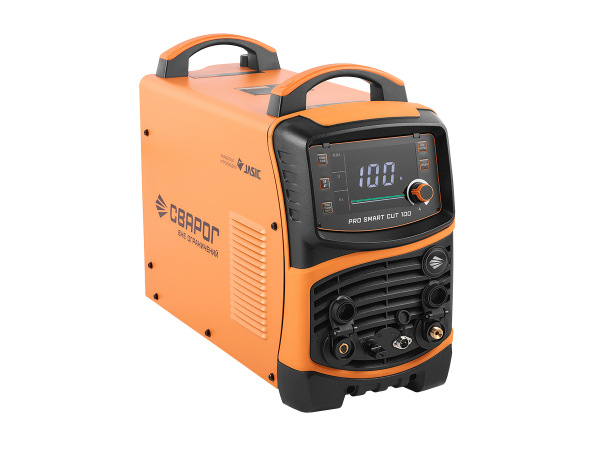

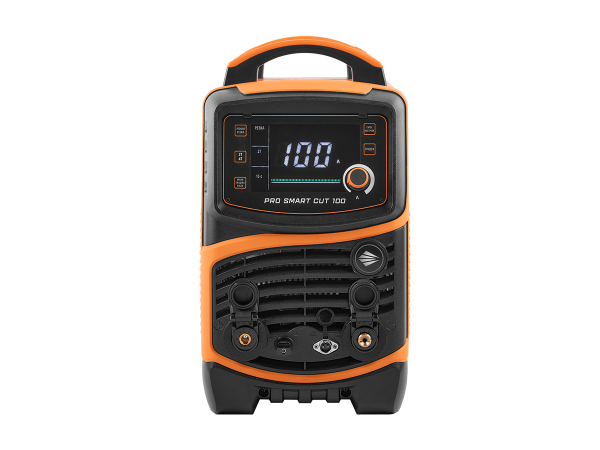

Инверторный аппарат для воздушно‑плазменной резки Сварог PRO SMART CUT 100 (L221S)

Аппарат для воздушно‑плазменной резки токопроводящих материалов до 40 мм. Серия PRO SMART — процессорное цифровое управление, LED‑дисплей, высокочастотный поджиг, режим резки сетки, регулируемое время продувки, сброс к заводским настройкам, совместимость с ЧПУ. Трёхфазное питание. Гарантия 5 лет, программа «Безусловная страховка».

Кому подойдёт

Крупные производства и цеха, где требуется резка металла до 40 мм, в том числе в автоматизированном режиме на портальных станках ЧПУ. Подходит для тяжёлого машиностроения, мостостроения, раскроя толстолистового проката. Габариты 568 × 259 × 446 мм, вес 28 кг.

Технические характеристики

• Режим: CUT, резка сетки
• Ток реза: 20–100 А
• Ток реза при ПН 100%: 80 А
• ПН (40 °C): 60 %
• Питание: 380 В, трёхфазный
• Рабочий диапазон сети: 320–430 В
• Максимальная толщина реза: 40 мм
• Рабочее напряжение: 88–120 В
• Напряжение холостого хода: 315 В
• Способ возбуждения дуги: высокочастотный (HF)
• Расход сжатого воздуха: 250 л/мин
• Номинальное давление компрессора: 0,7 МПа
• Потребляемая мощность: 20 кВА
• Потребляемый ток: 30,7 А
• КПД: 85 %
• Коэффициент мощности: 0,7
• Тип транзисторов: IGBT
• Тип управления: процессорное цифровое

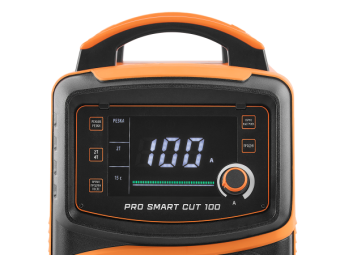

• Индикация: LED‑дисплей
• Режим работы: 2Т/4Т
• Дежурная дуга: да
• Проверка давления рабочей дуги: да
• Проверка давления дежурной дуги: да
• Режим резки сетки: да
• Регулируемое время продувки после резки: 5 / 15 сек
• Сброс к заводским настройкам: да
• Подключение к ЧПУ: да (2 Pin/4 Pin)
• Класс изоляции: H
• Степень защиты: IP 23S
• Температура эксплуатации: 0…+40 °C
• Габариты: 568 × 259 × 446 мм
• Вес: 28 кг
• Разъём плазмотрона: центральный адаптер (ц.а.)
• Разъём клеммы заземления: ОКС 10–25
• Подключение сжатого воздуха: штуцер Ø 9 мм

Ключевые преимущества

• Рез до 40 мм — максимальная толщина в линейке PRO SMART

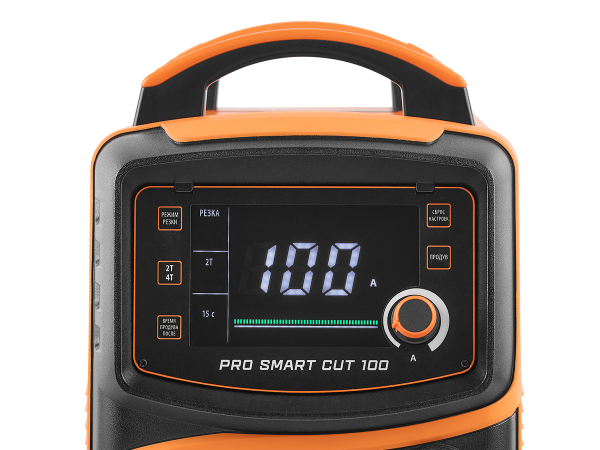

• Процессорное управление с LED‑дисплеем — точная настройка и контроль параметров
• Режим резки сетки — работа со сложными контурами и перфорированными материалами
• Регулируемая продувка (5/15 сек) — продление ресурса сопла и катода
• Сброс настроек — быстрое восстановление заводских параметров при сбоях
• Совместимость с ЧПУ — готовые разъёмы и логика управления
• Повышенная пыле‑ и влагозащищённость (IP 23S) — надёжность в тяжёлых цеховых условиях
• Защита от перегрева, отсутствия фазы, высокого напряжения
• Интеллектуальная система охлаждения — стабильная работа при высоких нагрузках

Функции для оператора

• Режим работы 2Т/4Т
• Режим резки сетки
• Регулировка давления
• Регулятор тока реза с предустановкой
• Проверка давления рабочей и дежурной дуги
• Регулируемое время продувки (5/15 сек)
• Кнопка продувки воздухом
• Сброс к заводским настройкам
• Индикаторы сети, перегрева, ошибок

Сварочные возможности

• Резка любых токопроводящих материалов: сталь, нержавейка, алюминий, медь, латунь
• Толщина реза: до 40 мм (оптимально до 25–30 мм при непрерывной резке)
• Резка сетки, перфорации, фигурных контуров

Примеры применения

• Раскрой толстолистового проката на заготовительных участках
• Машиностроение, мостостроение, судостроение
• Автоматизированная резка на портальных ЧПУ‑станках
• Работа с перфорированными и сетчатыми заготовками

Сравнение с аналогами

PRO SMART CUT 100 (L221S) по сравнению с REAL CUT 100 (L221): L221S имеет процессорное управление, LED‑дисплей, режим резки сетки и регулируемую продувку, а L221 — аналоговое управление без этих функций. L221S тяжелее на 1 кг, но даёт больше контроля и гибкости для автоматизированных линий. По сравнению с REAL CUT 120 AIR PLUS (L231): L221S не имеет встроенного компрессора, но легче (28 кг против 55 кг) и ориентирован на стационарные цеха с централизованной подачей воздуха. Если приоритет — максимальная толщина реза (40 мм) с «умным» управлением и ЧПУ — L221S оптимален.

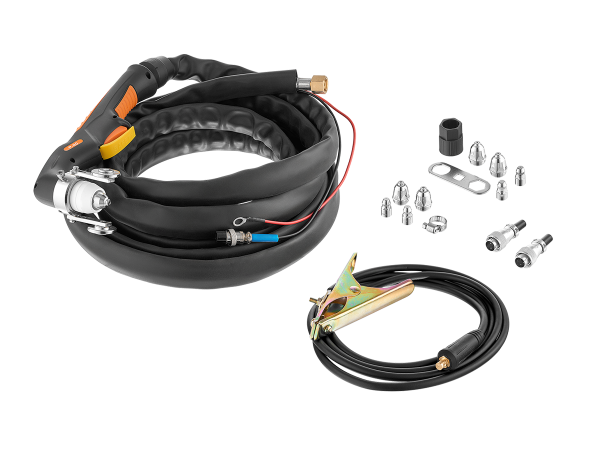

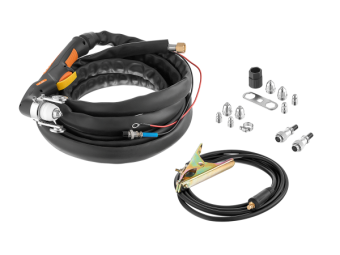

Комплектация

• Инверторный аппарат для воздушно‑плазменной резки — 1 шт.
• Плазменный резак TECH CS 101 в сборе, 6 м — 1 шт.
• Клемма заземления 300 А в сборе с кабелем, 3 м — 1 шт.
• Комплект ЗИП — 1 шт.
• Руководство по эксплуатации — 1 шт.
• Паспорт — 1 шт.

Для юридических лиц и оптовых покупателей

Сварог PRO SMART CUT 100 (L221S) — профессиональный плазморез для тяжёлых условий и автоматизированной резки. Сертифицирован, подходит для закупок по 44‑ФЗ и 223‑ФЗ. Оптовые поставки, отгрузка со склада в Москве, полный пакет документов. Гарантия 5 лет. Для расчёта оптовой цены свяжитесь с менеджером.
